      為了找出較好的響線聲響配置位置，最近花了一點時間做了一個簡易的響線測試治具，也利用測試出來的角度與距離做了二個新的cajon，效果尚可，應該還有 調整的空間。



      由於不同廠牌、型號，甚至同型不同批的響線，在材質與製程上都有可能影響響線的硬度與彈性，無法套用固定的配置角度與距離，雖說影響有可能不是那麼的明顯，但個性龜毛的老巴比就是想看看到底能差多少。而實際測試不同的角度與距離結果，的確也符合當初所想像的。另一個原因就是為以後所做的cajon，若是使用不同的響線，也能透過這個治具的測試結果而保有一個起碼的響線音效的水平。

      為了便於調整與觀察，這個治具做成開放式的，也恰好開放式的設計對響線聲音的呈現不會造成太大的影響，所以測試的結果應用在cajon上並沒有什麼負面的影響與差異，倒是在低音的部分，因為缺少了共鳴空間而幾乎喪失所有的低音，不過低頻並不是這個治具的目標功能。

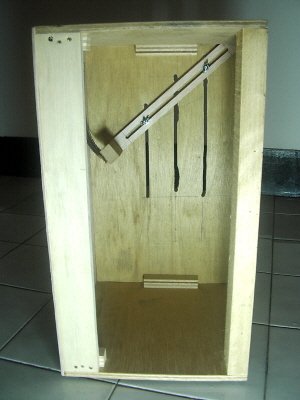

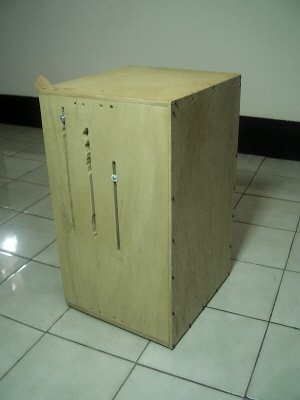

      除上下板之外，治具只剩二個面，一個是打擊面，一個是側板；我在側板上利修邊機開了三條溝 (其實本來只要開二條溝，但中間那條因為操作修邊機時晃神，頓時溝成了河了，歪七扭八的，無法固定響線扳手，所以就又開了第三條溝)，另外在響線扳手上也開了一條溝，再利用二個長螺絲、墊片及蝴蝶帽將扳手固定在側板的二個溝上，調整不同的角度與位置後再鎖緊就能進行測試了。

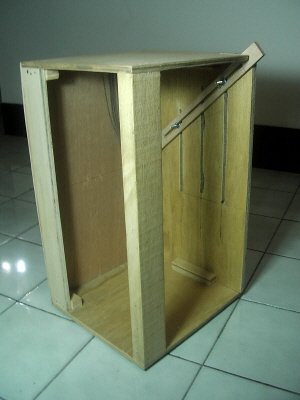

      其餘的二個面則是利用角材在轉角處進行支撐，以免在進行測試時，治具被我坐壞。這個治具雖然看起來簡陋，但也是花了一段時間構思才完成的，希望它能在往後發揮應有的效益，協助我完成未來的cajon的製作。
